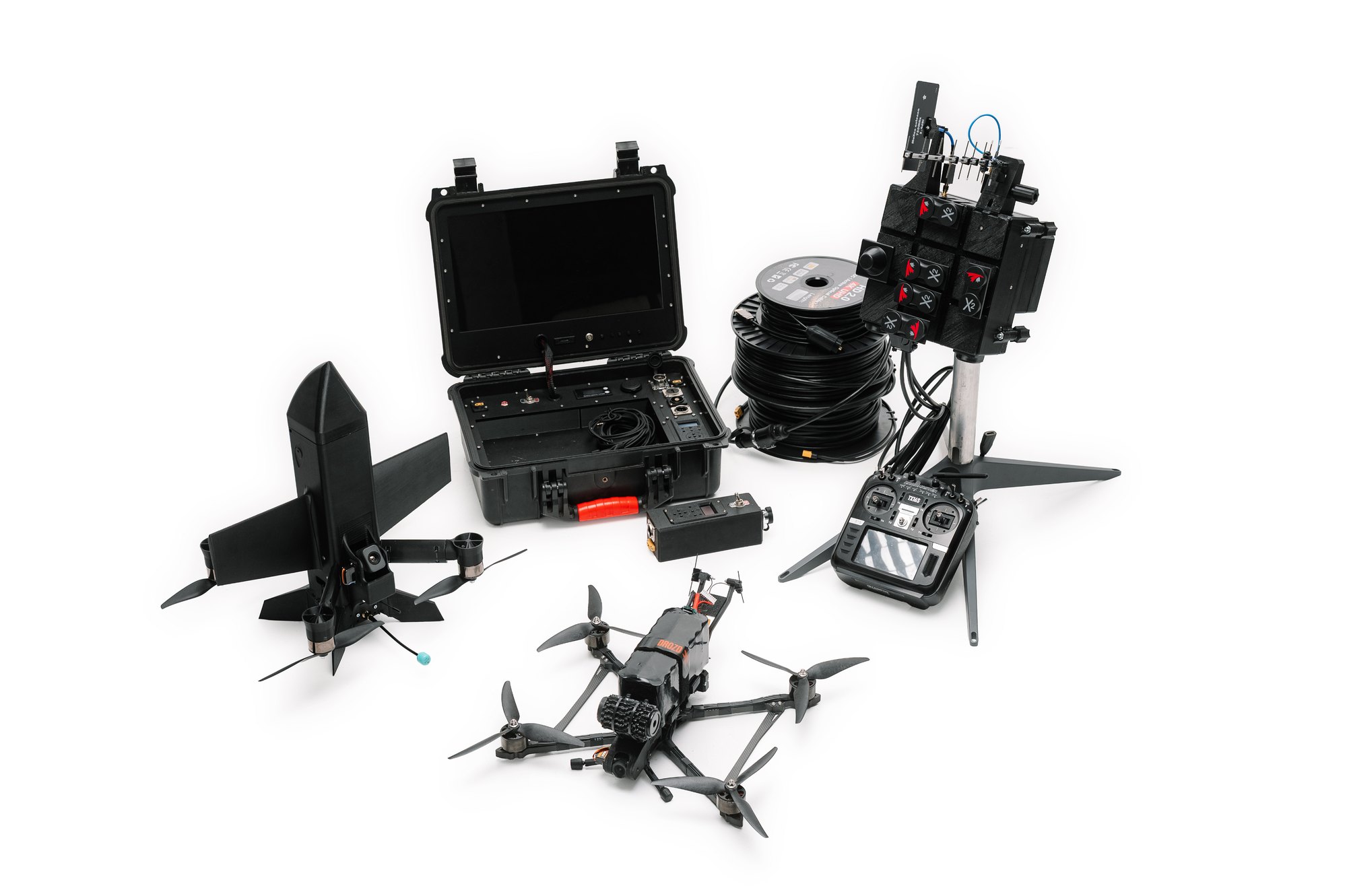

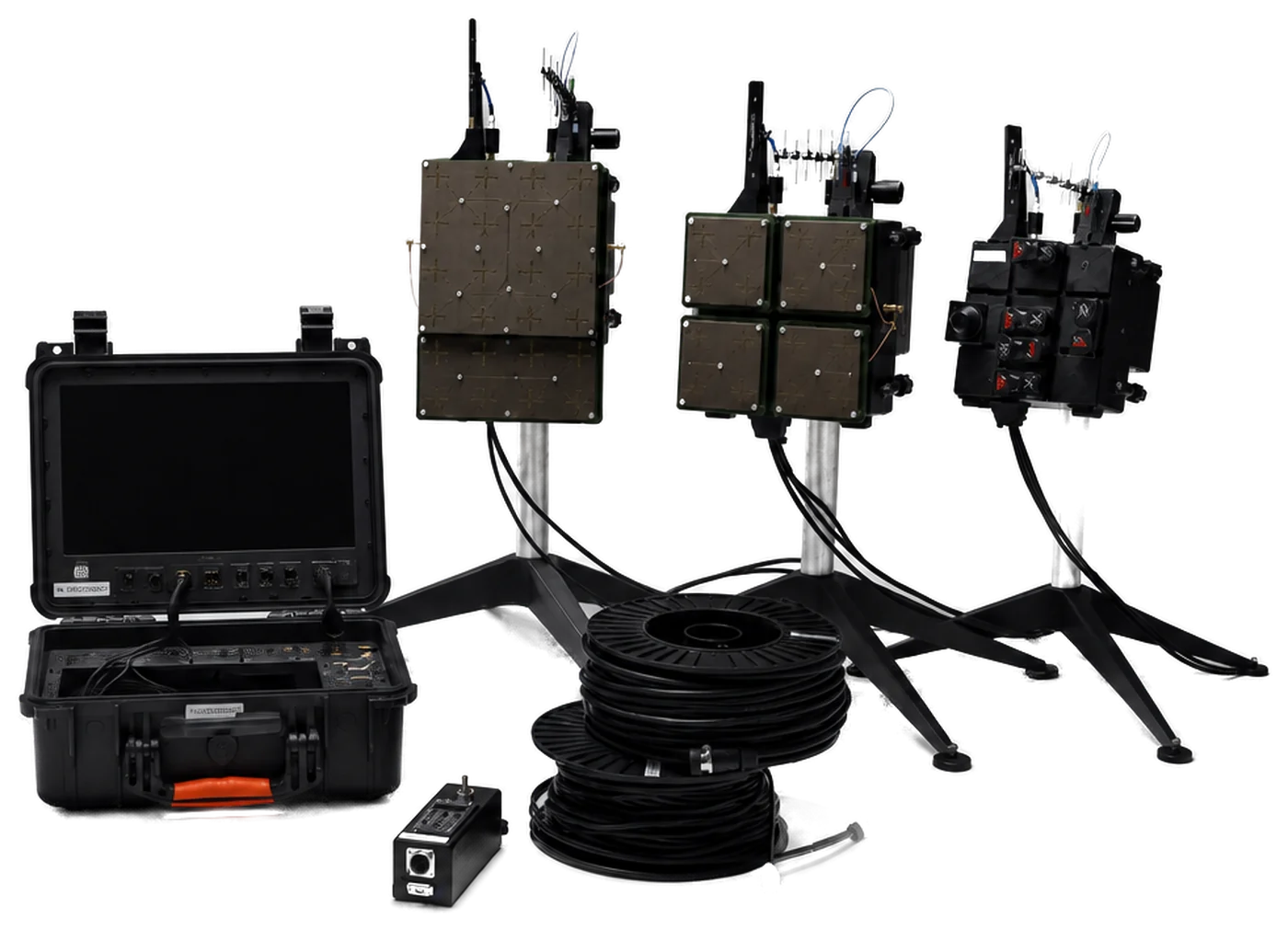

Наземні станції керування
Наземна станція керування «DROZD AIR» розроблена спеціально для роботи по повітряних цілях у взаємодії з бойовими екіпажами та з урахуванням реального досвіду бойового застосування. Під час розробки комплексу основна увага була приділена простоті розгортання, зручності роботи оператора та надійності функціонування в польових умовах.
До складу НСК входять:
кейс керування
виносна антена
комплект комунікаційних кабелів
зарядний пристрій
додаткове обладнання
транспортувальна тара

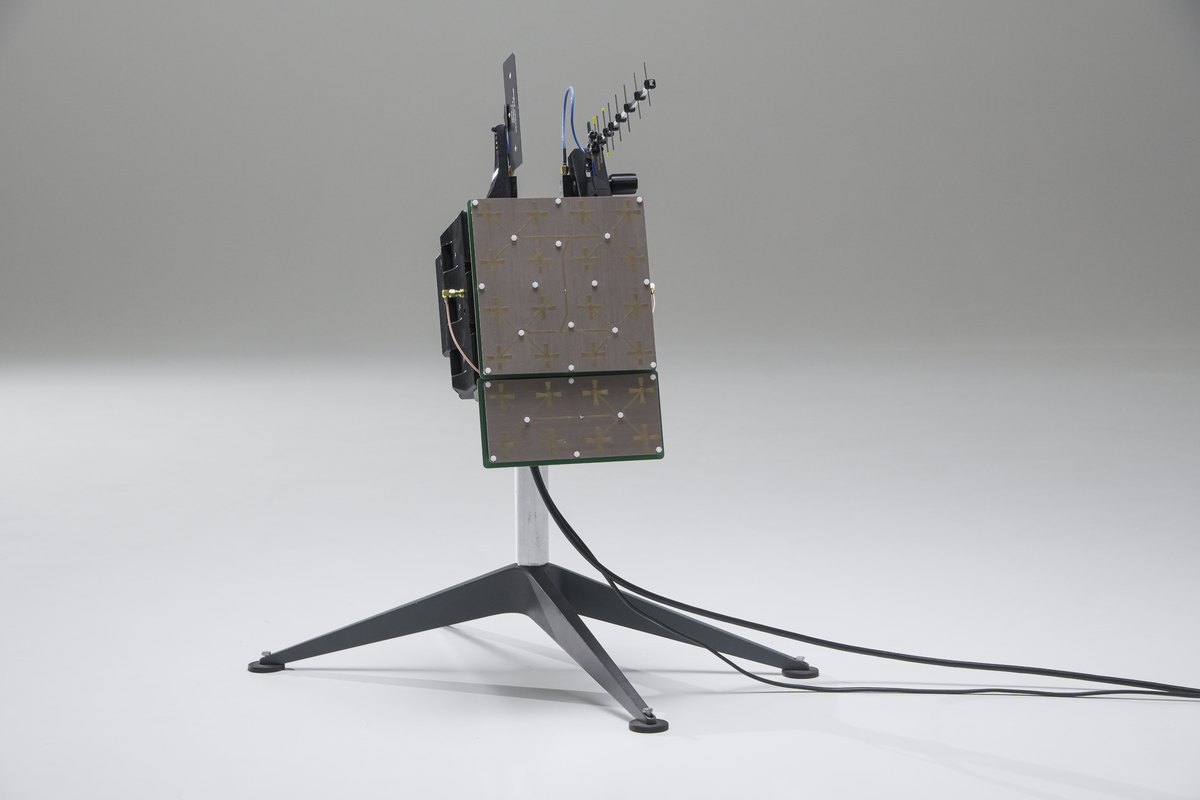

DJI
![Виносна антена [DJI]](/media/variants/nazemna-stantsiya-01.jpg)
- Цифровий відеоприймач DJI N3
- Аналоговий відеоприймач Skyzone SteadyView X
- ELRS передавач EMAX 915 МГц / 2.4 ГГц
- Поворотний механізм з дистанційним керуванням

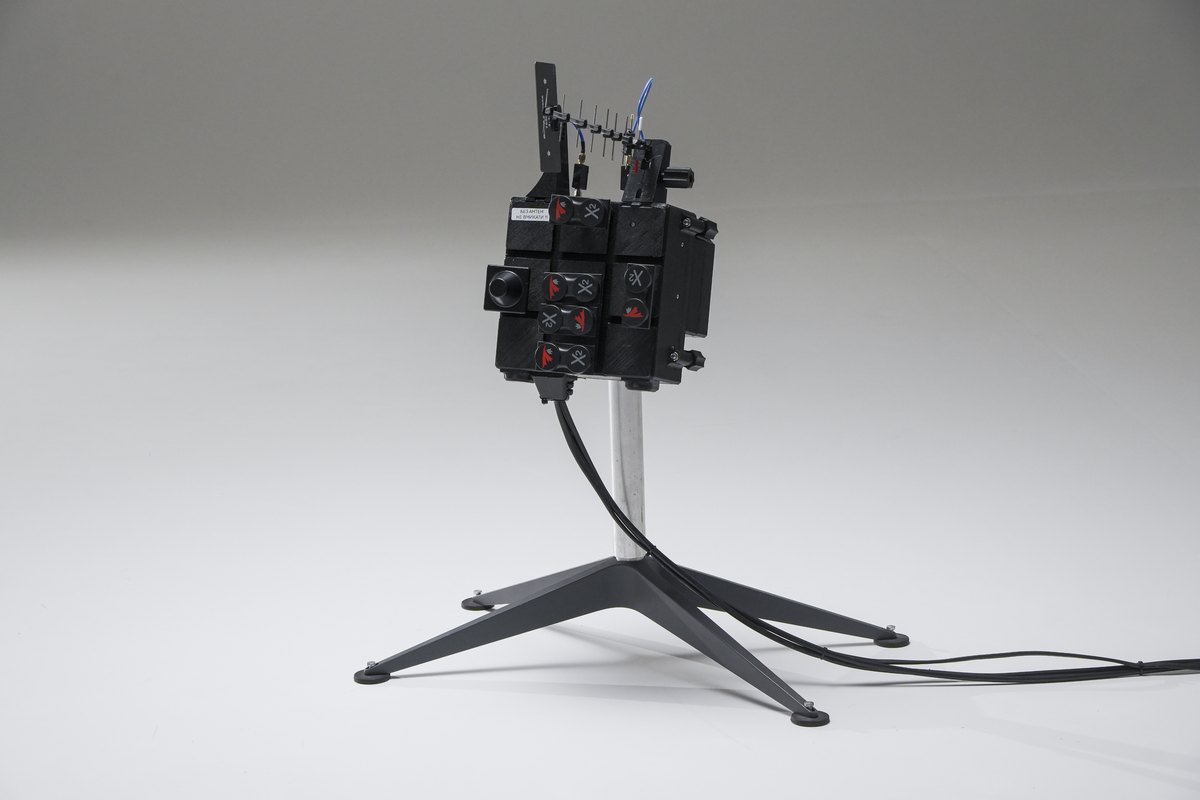

Walksnail
![Виносна антена [Walksnail]](/media/variants/nazemna-stantsiya-02.jpg)
- Цифровий відеоприймач Caddx Walksnail Ascent
- Аналоговий відеоприймач Skyzone SteadyView X
- ELRS передавач EMAX 915 МГц / 2.4 ГГц
- Датчик положення: гіроскоп + магнітометр

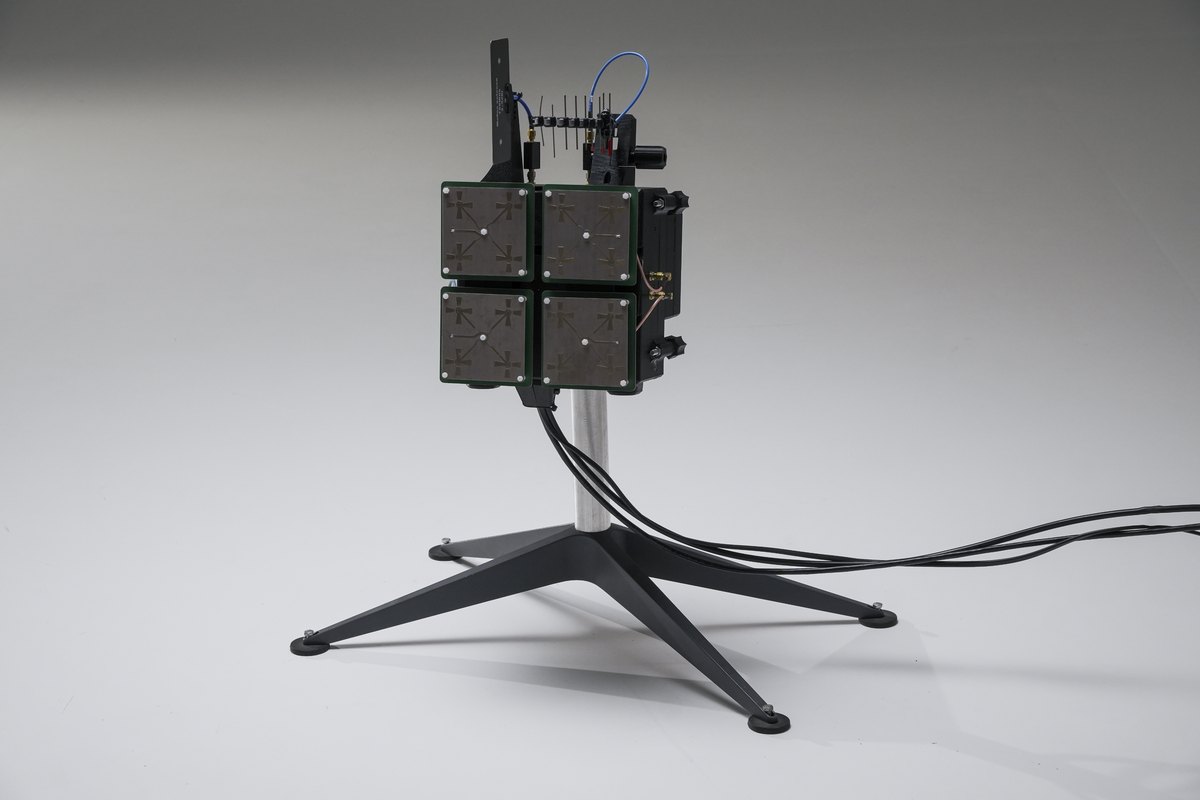

Analog
![Виносна антена [Analog]](/media/variants/nazemna-stantsiya-03.jpg)
- Аналоговий відеоприймач Skyzone SteadyView X
- Вологозахищений корпус
- ELRS передавач EMAX 915 МГц / 2.4 ГГц
- Поворотний механізм з дистанційним керуванням
Додаткове обладнання
для НСК
Комунікаційні кабелі
Кабель HDMI
Оптоволоконний, 50 м
Кабель керування та контролю
Category 7, 50 м
Кабель живлення
2 x 1, 50 м
Додаткове обладнання
Зарядний пристрій
24 В, 250 Вт
Карта відеозахоплення
4K to USB 3.0
Медіаконвертор
AV to HDMI
Розгалужувач HDMI
Розгалужувач HDMI 1 × 4
Транспортувальна тара
Ящик фанерний
480 × 430 × 770 мм
